认识连接器:FFC/FPC 连接器

2023-02-27 20:37

什么是 FFC/FPC 连接器?

FFC 连接器用于在线对板应用中将带状扁平柔性电缆 (FFC) 配接到 PCB 电路。它们还提供电缆到电缆配置。这些连接器具有高密度、非常窄的外形尺寸,适合狭小的空间。它们通常用于消费类应用,如笔记本电脑、相机、计算机外围设备、电器和电话。单排或双排连接器外壳通常由柔性塑料、聚合物、工程橡胶或薄膜制成,围绕着嵌入式金属连接器。提供多种锁定样式。

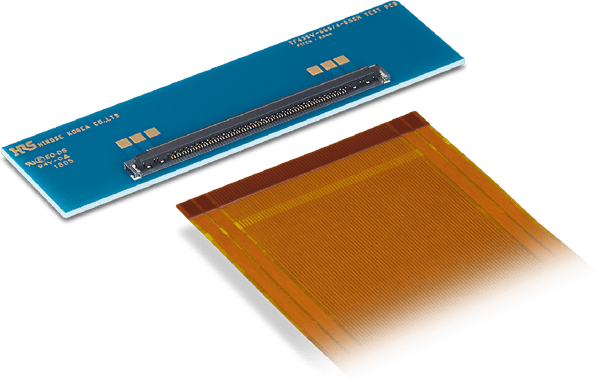

FPC 连接器将柔性印刷电缆 (FPC) 连接到电路板。FPC是一种FFC,其中导体印刷在电缆基板上而不是嵌入其中。FPC/FFC 连接器有时称为带状连接器。

设计人员选择FFC/FPC连接器的一个关键原因是,与传统的刚性电路板相比,当与柔性电缆一起使用时,它们具有更高的灵活性。

ELCO是FFC型连接器的早期开发商,于20世纪90年代初与AVX合并,KYOCERA AVX承担了ELCO产品的责任,并继续开发其FFC / FPC系列。

尽管FFC在20世纪70年代被广泛使用,但电缆最初只有直接焊接或压接接触版本。1986 年,ELCO 发明了 8370 系列,这是第一款直接在 FFC 上配接的高性价比卡边型连接器。

独特的接触式执行器设计具有固定片,可防止意外的执行器分离。固定片环绕执行器轴并钩在腔体上,防止执行器打开。


设计说明

  • FFC/FPC 连接器提供引脚、插座、卡边和焊片触点选项,带单排或双排外壳。


  • 某些变体能够混合 FFC 电缆和圆形电线触点提供多种间距,例如 0.03 mm、0.5 mm、1.00 mm、1.25 mm、2.54 mm,但最常见的间距是 0.500 mm、1.00 mm 和 1.25 mm。 单个FFC可以在同一根电缆上的不同导体之间具有不同的间距,但这并不常见。


  • FFC/FPC 连接器提供全屏蔽版本,以控制 EMC 干扰。


  • 各种锁定机制可固定此连接器类型,包括闩锁、锁钉和固定片。

  • 电路板端接选项包括表面贴装或通孔。

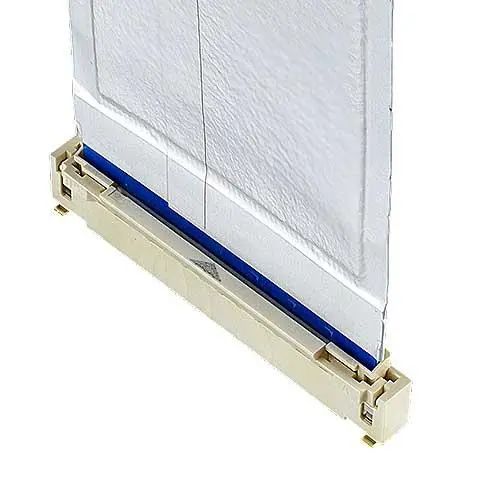

0.5 mm 间距屏蔽 FFC/FPC 连接器具有单手自动锁定功能、耐高温 (125 °C)、高速性能以及垂直或水平配接。


市场、部门和应用

  • 汽车, 消费, 数据通信/电信, 测试与测量, 医疗, 工业

  • FFC / FFP连接器服务于众多市场和应用,包括消费类设备,工业控制,显示器,打印机,汽车,测试和测量仪器,电器和医疗设备。

  • 请参见: 用于汽车应用的 FFC/FFP 连接器

FFC/FPC 一键式连接器具有单步配接、自动锁钉机制和高保持力,可实现可靠的连接和易于操作。这些连接器提供可见的释放按钮,便于 FFC/FPC 电缆释放操作,并提供锁钉系统,通过高保持力确保 FFC/FPC 电缆连接。
